Kurbelwelle Vespa PX80 BGM031080G(3)

Kurbelwelle Vespa PX80

Viele kennen Sie noch und haben vielleicht auf diesem Roller ihre Liebe zur Vespa entdeckt:

Die Vespa PX80, die von Piaggio nur für den deutschen Markt gebaut wurde.

80cc – the German way

Mit dem Fall der alten, in Deutschland bis zum 14.02.1996 geltenden Regelung, 80ccm bis maximal 80km/h wurde auch der Verkauf der PX80 in Deutschland eingestellt. Leider wurde somit auch die Ersatzteilversorgung seitens Piaggio sehr knapp. Lange gab es zu der teuren, originalen und schwer verfügbaren Piaggio PX80 Kurbelwelle keine Alternative.

Mittlerweile hat sich aber auch die PX80 aus dem Schattendasein hinter der in Deutschland favorisierten PX200 hervorgetan und es gibt eine treue Fan-Gemeinde für den kleinsten Motor aus der PX Familie.

Vespa PX80 Tuning

Mit den entsprechenden Komponenten kann aber auch die PX80 wieder einen bezaubernden, zweiten oder dritten Frühling erleben und auf die Fahrleistungen der großen Schwester aufschließen.

Bewährte Bekannte sind hier “der 139er” von Malossi und “der 135er” von Diffusione Ricambi, kurz DR.

Während Pinasco mit dem 149er Aluminium Zylinder versuchte noch eine Schippe nachzulegen, hat Polini sich am Thema PX80 nie versucht.

Vespa PX80 Kurbelwelle – der Schwachpunkt

Egal welcher Zylinder das Aggregat der PX80 auch voran trieb, ging die originale Kurbelwelle den üblichen Weg: durch Verlust der Anlaufscheiben und den daraus folgenden Tod des unteren Pleuellagers quittierte sie ihren Dienst   – da war guter Rat teuer.

Die Lösung: unsere Vespa PX80 Kurbelwelle von bgm PRO

Aus der Erfahrung wird man klug, daher haben wir der drehfreudigen PX80 mit unserer bgm PRO Kurbelwelle für Vespa PX80 einen Satz stabiler Anlaufscheiben spendiert.

Mit der bgm Kurbelwelle gibt es endlich wieder passenden Ersatz für den PX Kleinst-Motor.
Bei der bgm Standard Kurbelwelle mit 48mm Hub gibt es nur eine ganz leicht verlängerte Einlasszeit.

Andere Kurbelwellen-Hersteller gestalten für die PX80 einen viel zu großen Öffnungswinkel, das Resultat ist, dass die Zylinder mit den geringen Steuerwinkeln im Zusammenhang mit dem durch die”Anti-Tuning-Bohrungen” versehenen kleinen Einlass nicht mehr brauchbar im unteren Drehzahlbereich laufen. Auch die Abstimmbarkeit solcher Motoren leidet durch den zu großen Öffnungswinkel sehr.

Auch als Langhubwelle Vespa PX80 verfügbar

Damit das Schrauben an der PX80 auch wieder Spaß macht, haben wir direkt auch eine “Langhub-Version” der bgm Kurbelwelle aufgelegt.

Mit 51mm Hub auf dem kleinen Motor, sind auch noch einmal andere Leistungswerte zu erreichen und die vorhandenen Zylinder profitieren von den angehobenen Steuerwinkeln.



Kurbelwelle für Vespa PX80 hier bestellen

Vergleich Langhub- und Standard-Welle

Hier ein schneller Vergleich bei der Verwendung der verschiedenen Zylinder auf 48mm und 51mm Hub.

Serienhub 48mm Auslaßwinkel° Überstromwinkel° Vorauslass°
DR135 155 115 20
Malossi 139 182 120 31
SC Umrüstzylinder 125ccm 155 110 22,5
Langhub 51mm Auslaßwinkel° Überstromwinkel° Vorauslass°
DR135 +Kopfdichtung 1,5mm 158 121 18,5
DR135 Kopfdichtung 1,5mm (+ 2mm Auslaßhöhe) 168 121 23,5
Malossi 139 Kopfdichtung 1,5mm 184 126 29
Malossi 139 Kopfdichtung 2,0mm (Fuß -0,5mm) 182 124 29
SC Umrüstzylinder 125ccm Kopfdichtung 1,5mm 158 117 20,5
SC Umrüstzylinder 125ccm Kopfdichtung 1,5mm (+ 2mm Auslaßhöhe) 168 117 25,5



Tipp: Auf die passende Übersetzung achten

Wird die PX80 mit einem Hubraumstärkeren Zylinder ausgestattet, sollte auch immer die Primäruntersetzung geändert werden.

Die PX80 verfügt über die kürzeste Variante mit 20/68Zähnen.  Für die originale Kupplung mit 6-Federn und einem Durchmesser von 108mm sind Kupplungsritzel mit 21, 22 und 23 Zähnen verfügbar.

Eine Kupplung fürs Leben:

Alternativ dazu, kann die Gesamte Kupplung getauscht werden. Auch die BGM Superstrong passt nach wenigen, kleinen Veränderungen in die PX80 und kann mit dem Primärrad der 80er betrieben werden. Auch hier gibt es die Varianten mit 20, 21, 22 und 23 Zähnen.

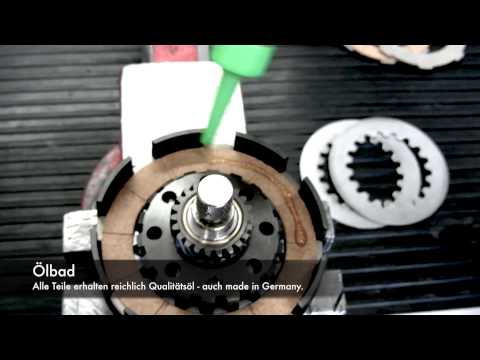

Vespa Kupplung bgm PRO Superstrong MADE IN GERMANY Cosa-Kupplung Vespa PX

Vespa PX80 Conversion Tuning

Vespa PX80 ganz einfach auf 125ccm umrüsten – so gehts:

Die Fahrzeugpreise bei den Vespa PX – Modellen steigen seit Jahren an. Die günstigsten Modelle sind hier noch die Vespa PX 80 / PX80 Lusso. Die 80er Vespas haben am wenigsten Leistung sie sind bei der Versicherungen am teuersten eingestuft. Bei Umrüstung auf 135ccm oder 139ccm ist der Roller dann nicht mehr mit dem 125er Führerschein fahrbar. Wir zeigen Dir hier, wie Du eine PX80 ganz einfach auf eine PX125 umrüstest, ohne an der Kurbelwelle oder am Getriebe arbeiten zu müssen:

Zylinder -SCOOTER CENTER Umrüstzylinder Vespa PX80 auf 125 ccm- Vespa PX80 / PX80 Elestart

TÜV – Eintragung möglich! TIPP: Ohne Modifikationen auf Elestart Motoren passend!

Vorteile des Umrüstens:

  • mehr Leistung und Sicherheitsreseven im Straßenverkehr
  • weniger Verbrauch ca. 20% laut Erfahrung der Kunden
  • mit altem 125er Führerschein fahrbar
  • günstigere Versicherung
  • gleiche Haltbarkeit
  • einfacher Einbau

Wir bieten Dir ein komplettes Zylinderkit um jede PX80 Plug & Play auf 125ccm Hubraum zu bringen.
Wird das Kit per Einzelabnahme beim TÜV eingetragen, kann man von den deutlich niedrigeren Versicherungstarifen der 125cc Modelle profitieren. Dazu muss lediglich der Zylinder samt Kolben und Kopf gewechselt werden, der Rumpfmotor bleibt ungeöffnet!

Mehr Leistung – weniger Verbrauch

Original kommt der 80ccm Motor auf ca. 5PS am Hinterrad. Mit unserem Umrüstzylinder steigert die Leistung um satte 60% auf beachtliche 8PS und das bei extremer Zuverlässigkeit. Damit liegt der Zylinder von der Leistung schon im Bereich eines 135 DR. Im diesem Diagramm sieht man den direkten Vergleich zwischen einem 135er DR-Tuning-Zylinder (blaue Kurve) und dem SCK 125ccm Conversion Zylinder (rote Kurve). In Verbindung mit einer verlängerten Übersetzung (möglich durch einfachen Tausch des Kupplungsritzels auf 22 Zähne) wird auch die Endgeschwindigkeit deutlich angehoben. Durch den deutlich breiteren Drehmomentverlauf müssen die Gänge nicht mehr voll durch beschleunigt werden, der Verbrauch sinkt.



Leistungsdiagramm 125cc Conversion Kit vs DR135

Leistungsdiagramm 125cc Conversion Kit vs DR135

Werden Bremsen und Rahmen überlastet?

Nein, mit dem Umrüstkit bist Du auf der sicheren Seite – die Vespa PX80 verfügt über die identischen Brems- und Fahrwerkskomponenten wie eine Vespa PX125 und sogar auch Vespa PX200, die ja von Werk aus mit 12PS erhältlich ist / war.

Haltbarkeit des Zylinders

Die Haltbarkeit ist mindestens so gut wie beim originalen Zylinder: nahezu unzerstörbar. Zwei, mit Prototypen des Scooter Center Conversionzylinder ausgerüstetete, Fahrzeuge waren 2011 mehrere tausend Kilometer problem- und pannenfrei unterwegs. Die Fahrer sind von der Leistung und dem geringen Verbrauch schlicht begeistert.

5-Sterne-Bewertung von Bernd:

einbau war easy habe gerade mal 1 std gebraucht läuft seit ca 300 km ohne probleme mit einer 105er hd fahre nun im 3.gang mit halbgas wo ich früher den 2.gang mit vollgas nehmen musste spritverbrauch ist um ca.20% gesunken dieser zylindersatz war die bisher beste investition in meine vespe
Komplettes Zylinderkit um jede PX80 Plug& Play auf 125ccm Hubraum zu bringen. Wird das Kit per Einzelabnahme beim TÜV eingetragen, kann man von den deutlich niedrigeren Versicherungstarifen der 125cc Modelle profitieren. Dazu muss lediglich der Zylinder samt Kolben und Kopf gewechselt werden, der Rumpfmotor bleibt ungeöffnet!

Bewertung im Scooter Center Onlineshop

Empfohlene Motor-Einstellungen:

Optional:



Video zum Vespa PX80 – PX125 Conversion-Zylinder



TÜV-Gutachten und Piaggio Freigabe

Leider ist es aktuell nicht möglich, diesen Zylinder mit einem TÜV-Gutachten auszuliefern.
Die technischen und formalen Hürden für eine solche Gutachtenerstellung sind inzwischen so hoch, dass es wirtschaftlich nicht darstellbar ist (der Verkaufspreis des Zylinders läge dann viel zu hoch).

Die Vespa PX80 verfügt über die identischen Brems- und Fahrwerkskomponenten wie eine Vespa PX125 und sogar auch Vespa PX200!
Es ist daher möglich eine offizielle Freigabe von Piaggio zu erhalten, diese kannst Du HIER ONLINE anfodern. Dies wird Fahrgestellnummern spezifisch gemacht, es reicht da also keine bloße Kopie.
Damit hat der TÜV dann schwarz auf weiß die Arbeitsunterlage das auch die PX80 die identischen Brems und Fahrwerkskomponenten wie eine PX125 (oder sogar auch PX200) aufweist. Damit gerüstet kann dann der, mit unserem Zylinder, umgerüstete Motor vorgeführt werden. Das offizielle Piaggio-Dokument öffnet da einem im Regelfall Tore und Türen.



Mögliche Tuningmaßnahmen

“Stage 1”
Wer dem Zylinder mehr Leistung entlocken möchte, kann den Zylinder um ca. 1mm an der Kopfdichtfläche abdrehen.
Das Quetschmaß (Abstand Kolben zu Zylinderkopf) sollte danach bei ca. 1,1mm an der engsten Stelle liegen. Dazu einfach 2mm Lötzinn durch die Zündkerzenbohrung in den Randbereich des Brennraumes schieben und die Kurbelwelle durchdrehen.

“Stage 2”
Wer deutlich mehr Leistung und Drehoment möchte kann das einfach mit dem originalen Zylinderkopf der PX80 erreichen. Durch den kleineren Brennraum steigt die Verdichtung nochmals deutlich und die Leistung/Drehmoment steigt um mindestens 1PS/1NM. Dafür sollte allerdings auch hier der Abstand zwischen Zylinderkopf und Kolben geprüft werden (mind 0,8mm) um mechanische Schäden zu vermeiden. Die Dichtfläche des Zylinderkopfes steht in den Brennraum des Zylinders hinein. Dies ist lediglich ein optisches Manko, technisch ist diese Lösung völlig unproblematisch. .

“Stage 3”
Weiter kann das Auslaßfenster zu jeder Seite 1mm verbreitert werden. Mit diesen Maßnahmen kratzt der Zylinder bereits an der 10PS Marke. Mit einem leichteren Lüfterrad haben wir so bereits über 11PS und 13Nm erreicht (siehe zweites Diagramm). Das Fahrverhalten ist damit einer originalen Vespa T5 sehr ähnlich. Obligatorisch sind dann natürlich individuelle Anpassungen an Bedüsung und der Zündeinstellung.



Vespa PX80 Conversion Tuning



Vespa PX80 Zylinder Malossi 139ccm Tuning Leistung km-h

Vespa PX 80 mit Malossi 139ccm Zylinder

In vielen Fällen verlangt der TüV ein Leistungsgutachten um Veränderungen am Motor einzutragen.

Neben dem 135ccm DR Zylinder ist der  Malossi Zylinder mit 139ccm einer der beliebtesten Zylinder um der kleinen PX auf die Sprünge zu helfen. So auch in diesem Fall, unser Kunde Timur benötigt ein solches Diagramm für die Vorführung und Eintragungen beim TüV.

Vespa PX80 tuning Malossi 139 Zylinder

Leistungsdiagramme Zylinder MALOSSI 139 ccm Vespa PX80

Bei der Messung nach DIN auf dem Amerschläger P4 Prüfstand müssen wir die Eckdaten Deines Motors mit in das Diagramm eintragen, damit der Prüfer das Diagramm einwandfrei dem Fahrzeug zuordnen kann. Alle Roller mit Gangschaltung und vier Gängen werden üblicherweise im dritten Gang gemessen. Auch diese Information wird im Diagramm vermerkt.



Vespa PX80 Zylinder Malossi 139 Tuning Drehzahl gegen Leistung       Damit bei der Prüfung auch die geänderte Höchstgeschwindigkeit eingetragen werden kann, führen wir noch einen Lauf Leistung gegen Geschwindigkeit durch. Hierbei werden einfach alle zur Verfügung stehenden Gänge ausgefahren.
